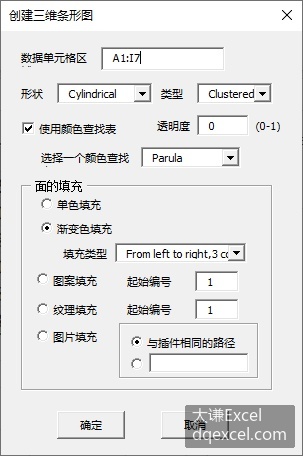

“创建 三维条形图”对话框

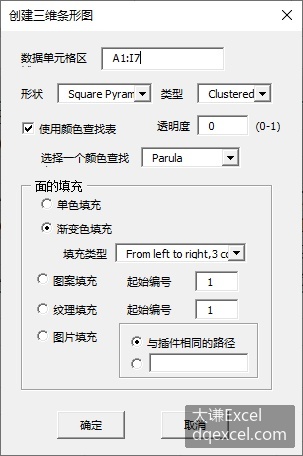

“创建三维条形图”对话框如下所示：
控件含义如下：
数据单元格区域：包含图表数据的单元格区域。
形状：三维条形的形状。
类型：选择条形图的类型，包括 三维条形图、簇状条形图、堆叠条形图和 100% 堆叠条形图。
透明度：三维条形的透明度，0-1。
使用颜色查找表：是否使用颜色查找表。
选择一个颜色查找表：指定一种颜色查找表。
单色填充：用单一颜色填充条形。
渐变填充：用渐变颜色填充条形，在“填充类型”组合框中选择渐变类型。
图案填充：用图案填充条形，在下面的“起始索引”字段中输入图案索引。数字与条形数或系列数之和应小于或等于 54。
纹理填充：用预定义纹理填充条形，在下面的“起始索引”字段中输入纹理索引。数字与条形数或系列数之和应小于或等于 24。
图片填充：用给定图片填充条形。首先，将您的图像文件包含在“pic”目录中，图像名称应为“pic1.jpg”、“pic2.jpg”、“pic3.jpg”等。然后将“pic”目录设置在与 xlChart+ 插件相同的目录中，或设置在自定义目录中。选择“相同路径”选项按钮，或选择第二个选项按钮并输入自定义目录。

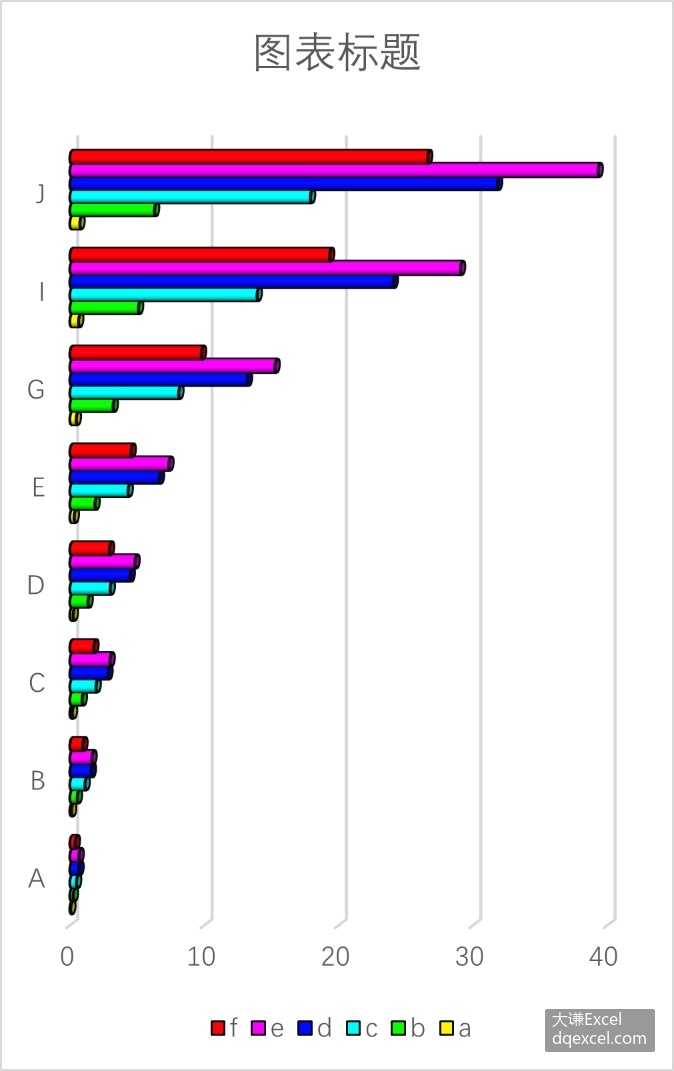

长方体三维条形图

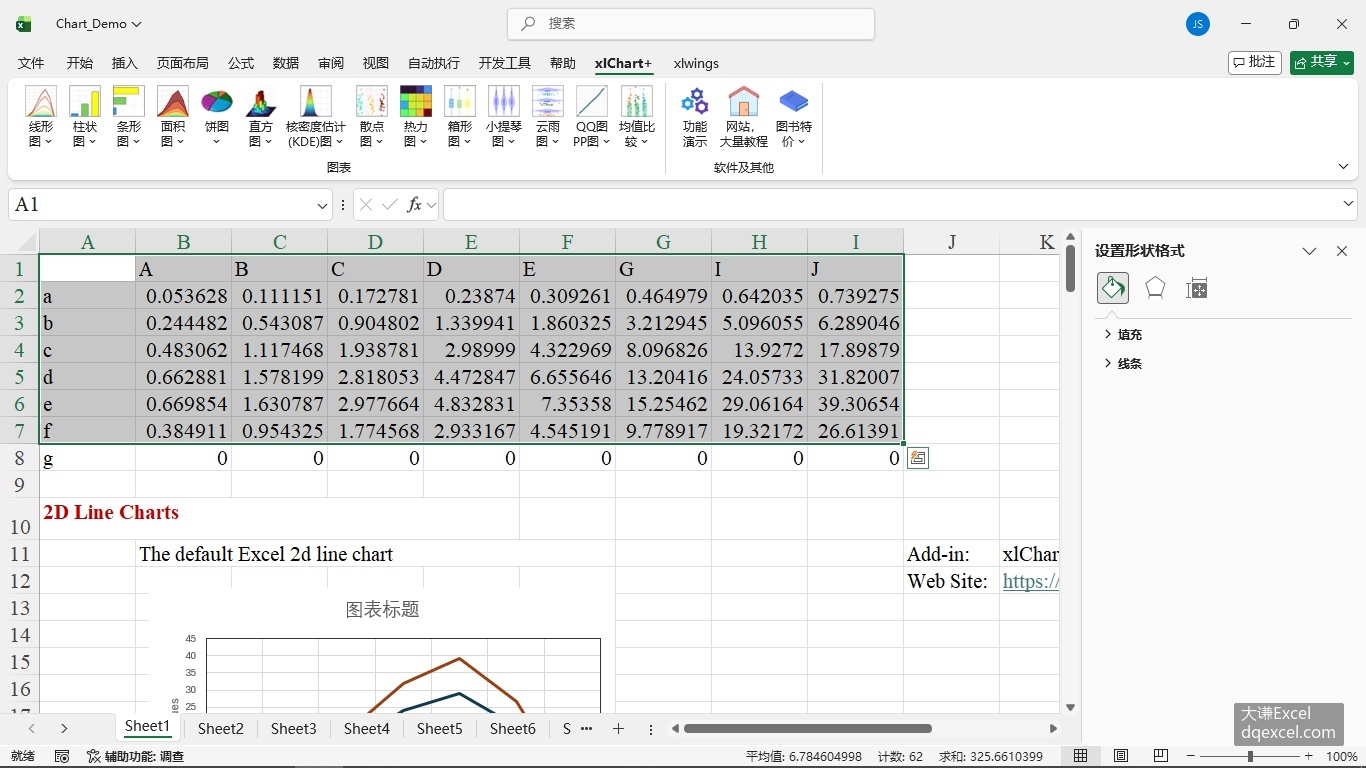

在工作表中选择数据。
单击 xlChart+ 功能区中的
按钮，然后单击“三维长方体条形图”项以打开“创建三维条形图”对话框。
单击“确定”按钮创建图表。

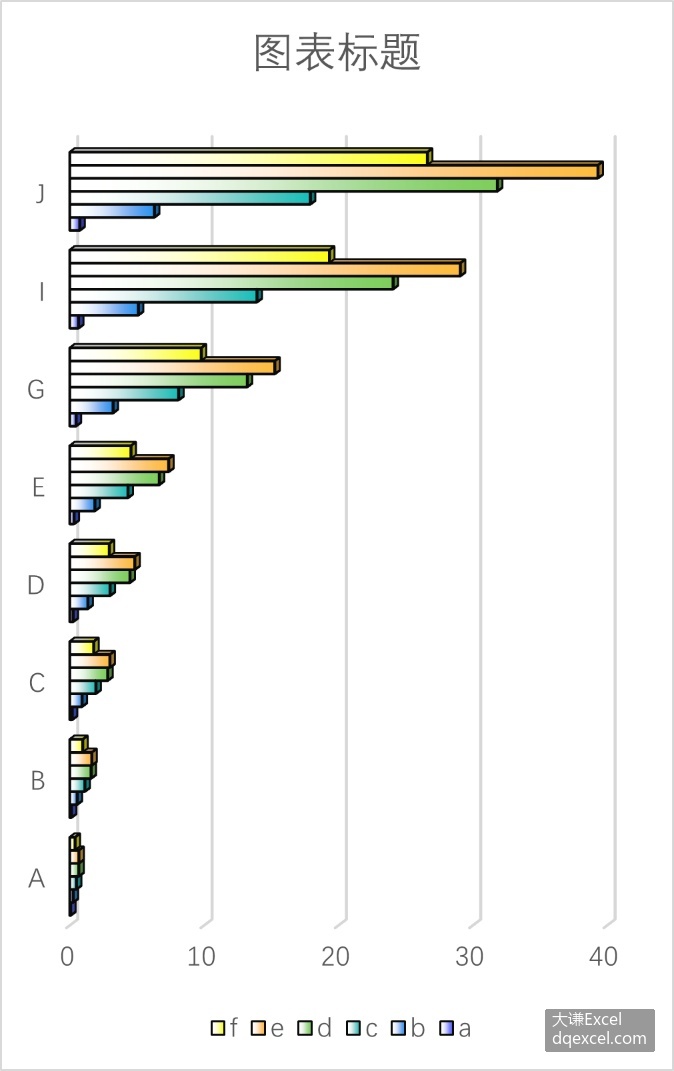

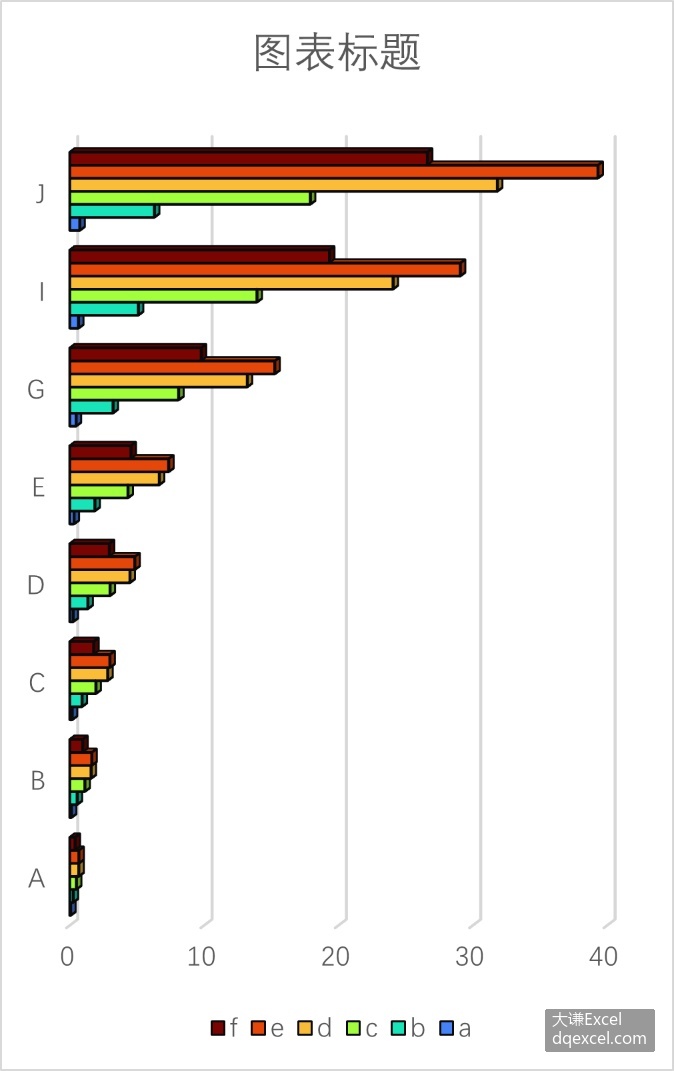

第一种填充类型

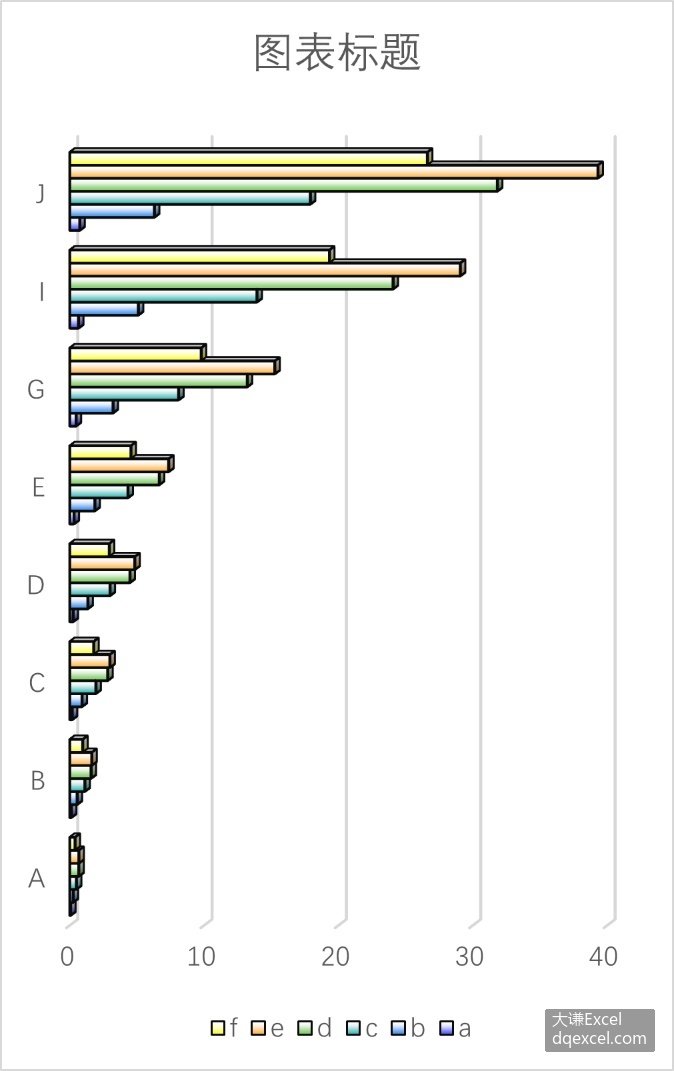

第二种填充类型
单色填充
透明度

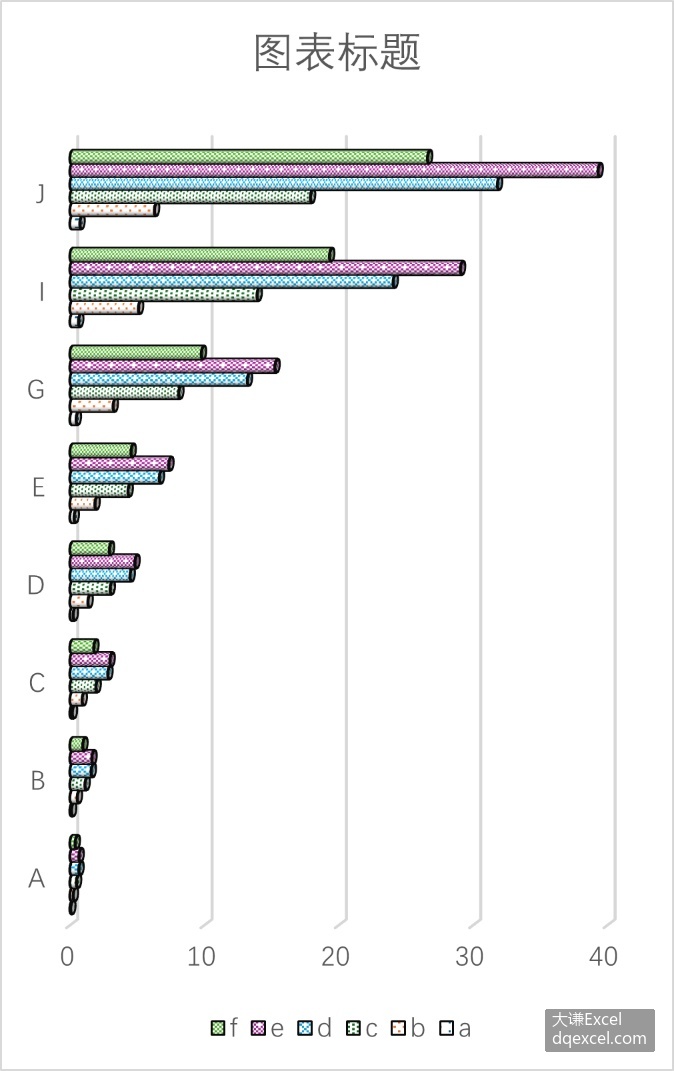

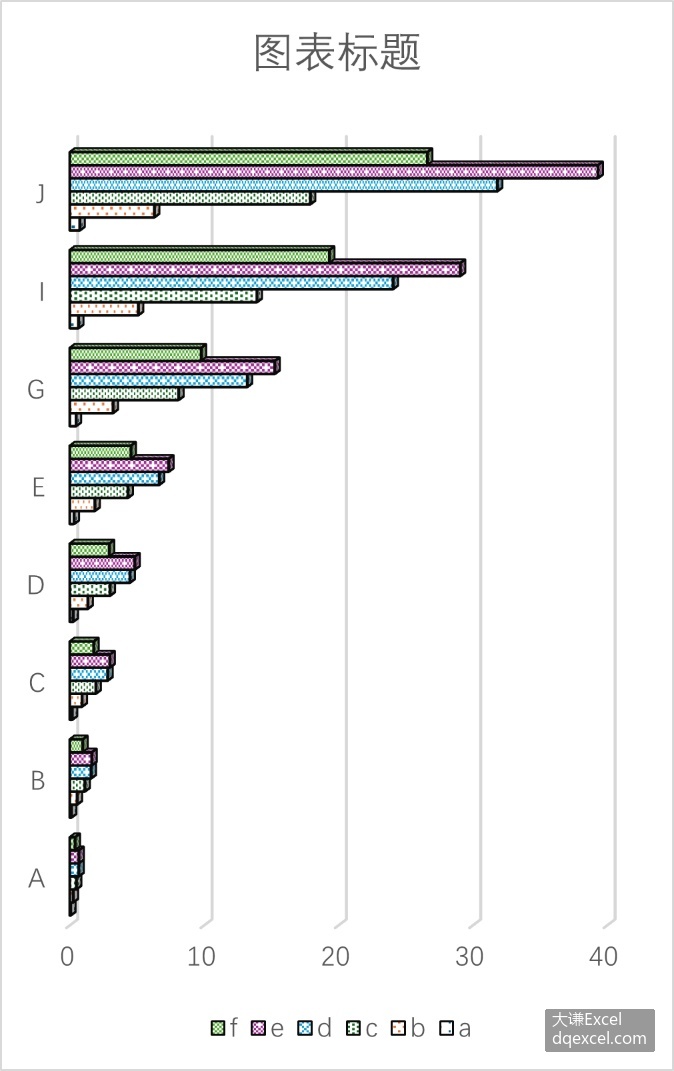

图案填充
纹理填充

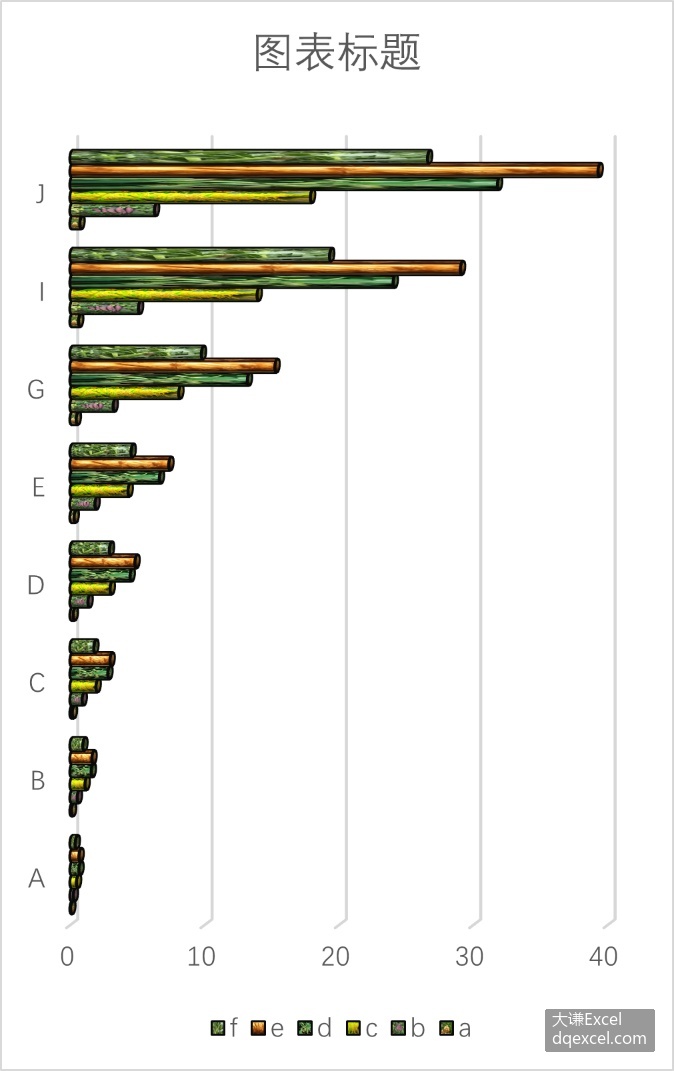

图片填充

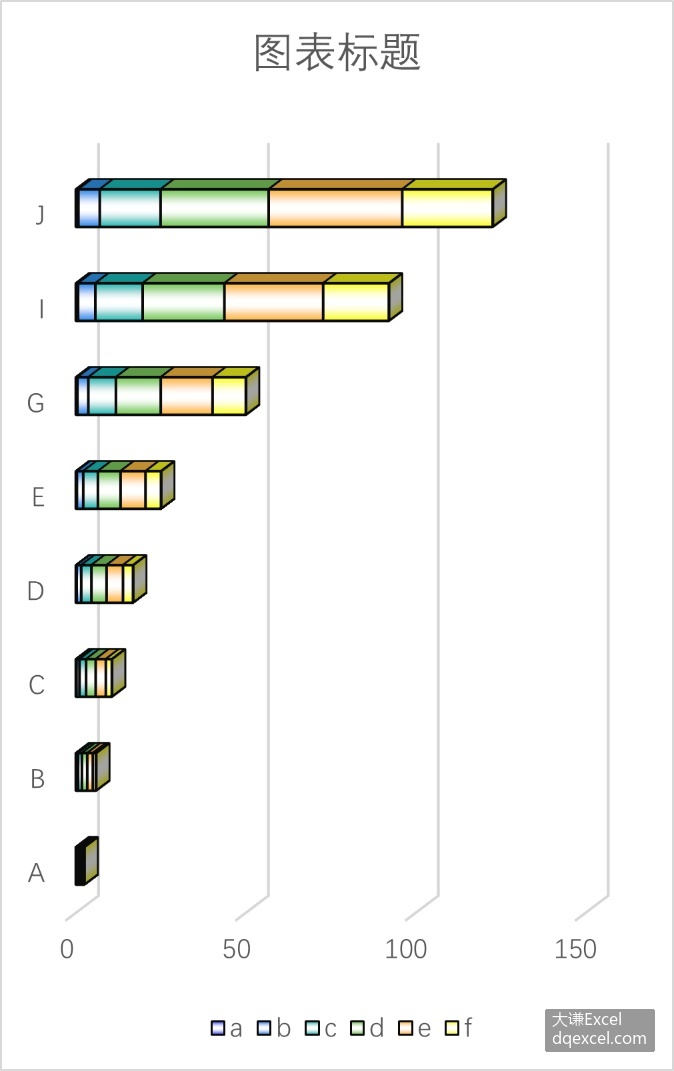

堆叠三维条形图

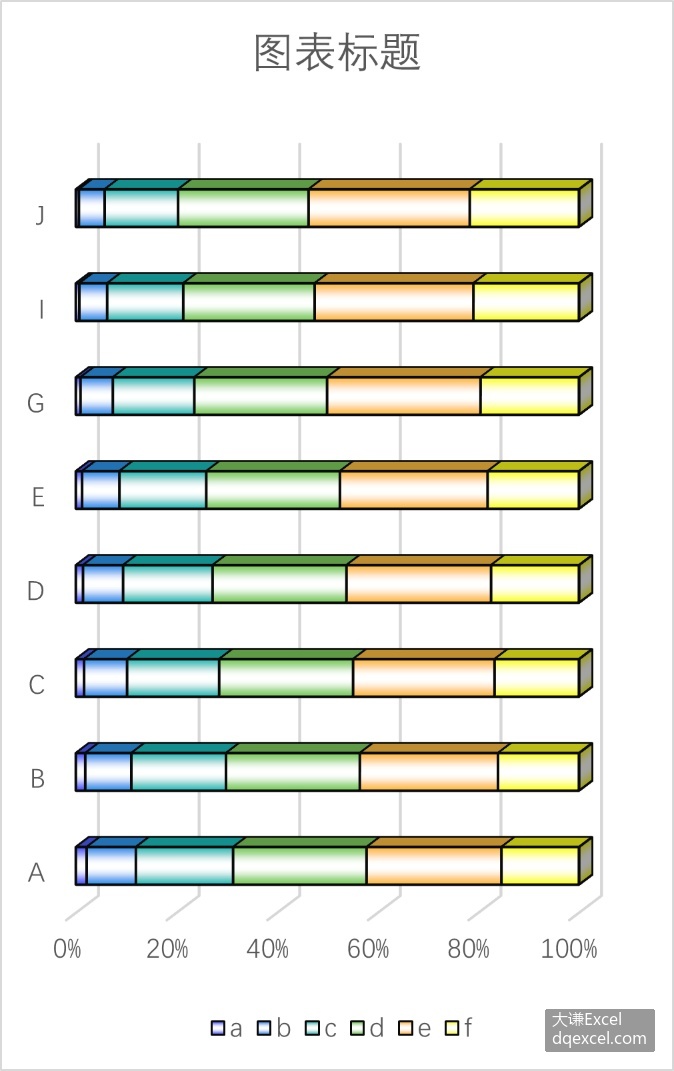

百分比堆叠 三维条形图

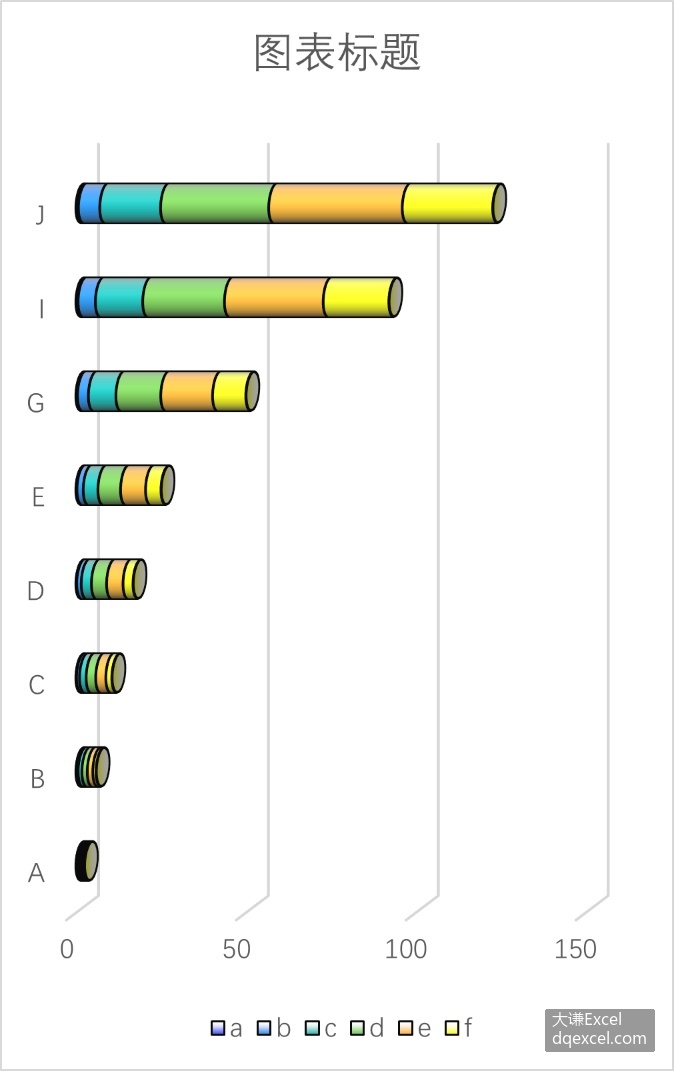

圆柱体三维条形图
单击 xlChart+ 功能区中的
按钮，然后单击“三维圆柱体条形图”项以打开“创建三维条形图”对话框。
单击“确定”按钮创建 三维条形图。

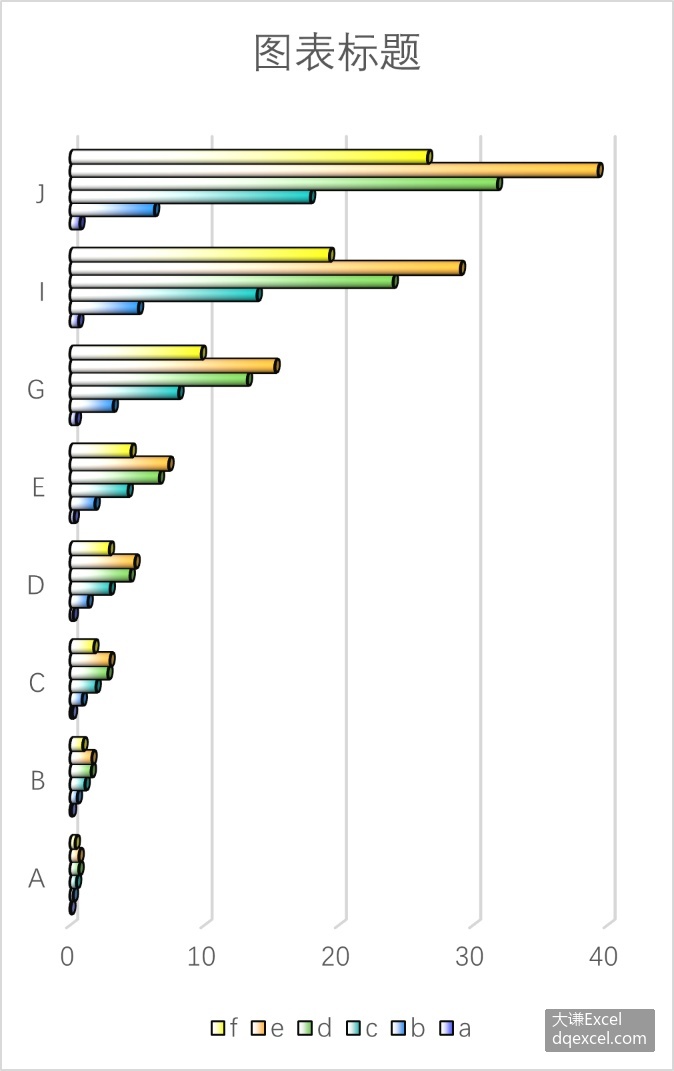

第一种填充类型
第二种填充类型
单色填充
透明度
图案填充
纹理填充
图片填充
堆叠样式

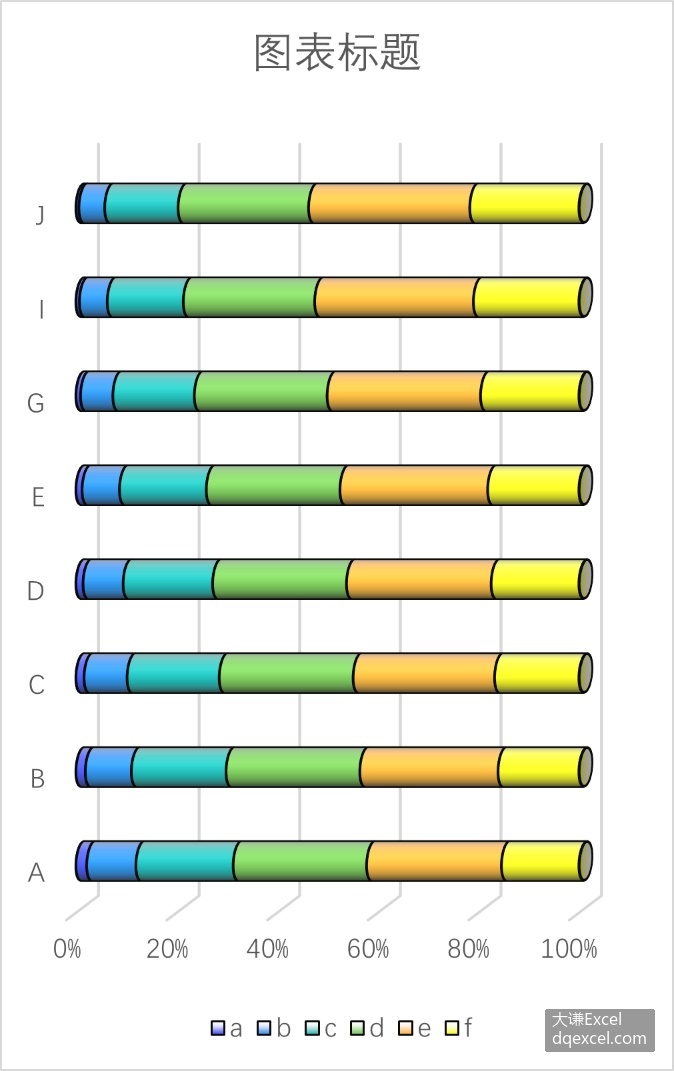

百分比堆叠样式

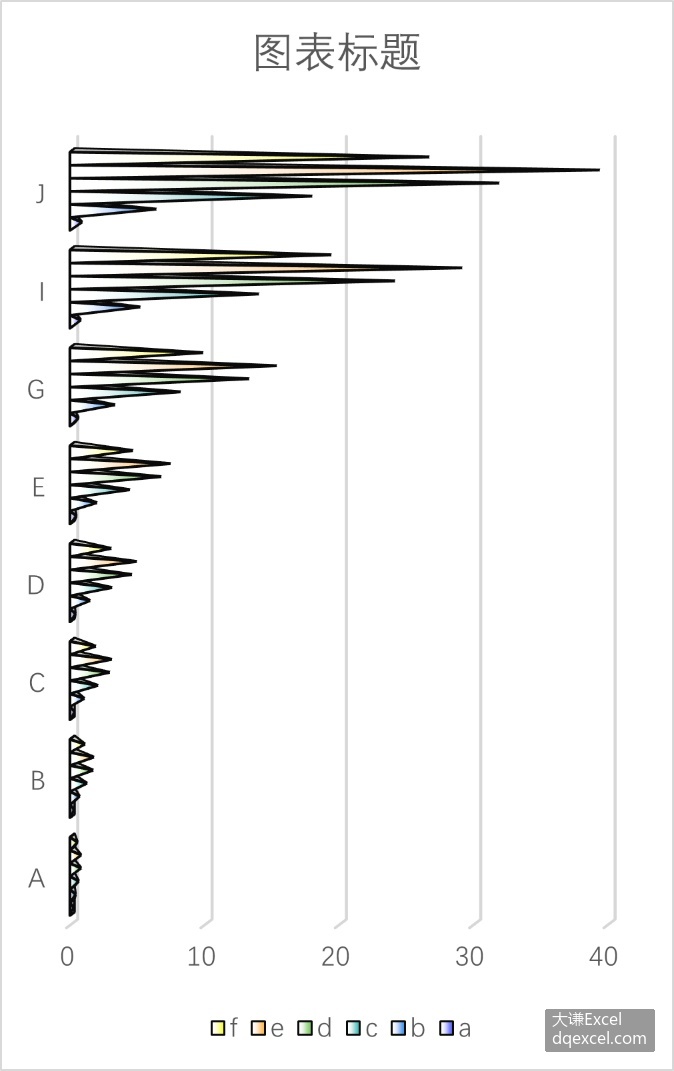

棱锥三维条形图
单击 xlChart+ 功能区中的
按钮，然后单击“三维棱锥条形图”项以打开“创建三维条形图”对话框。
单击“确定”按钮创建三维条形图。

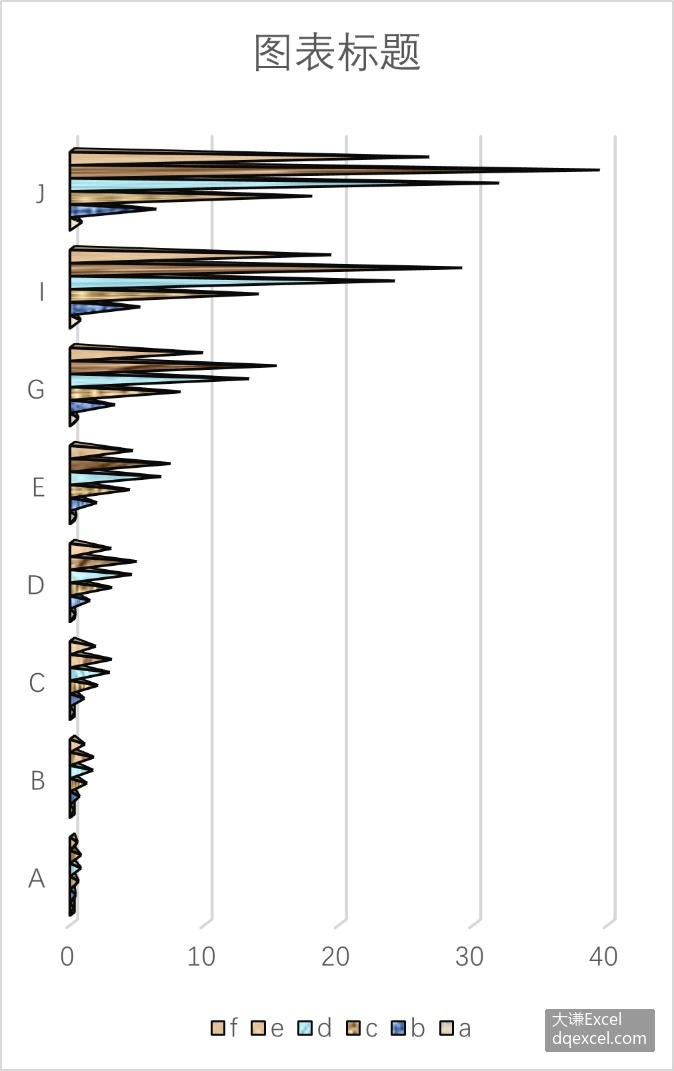

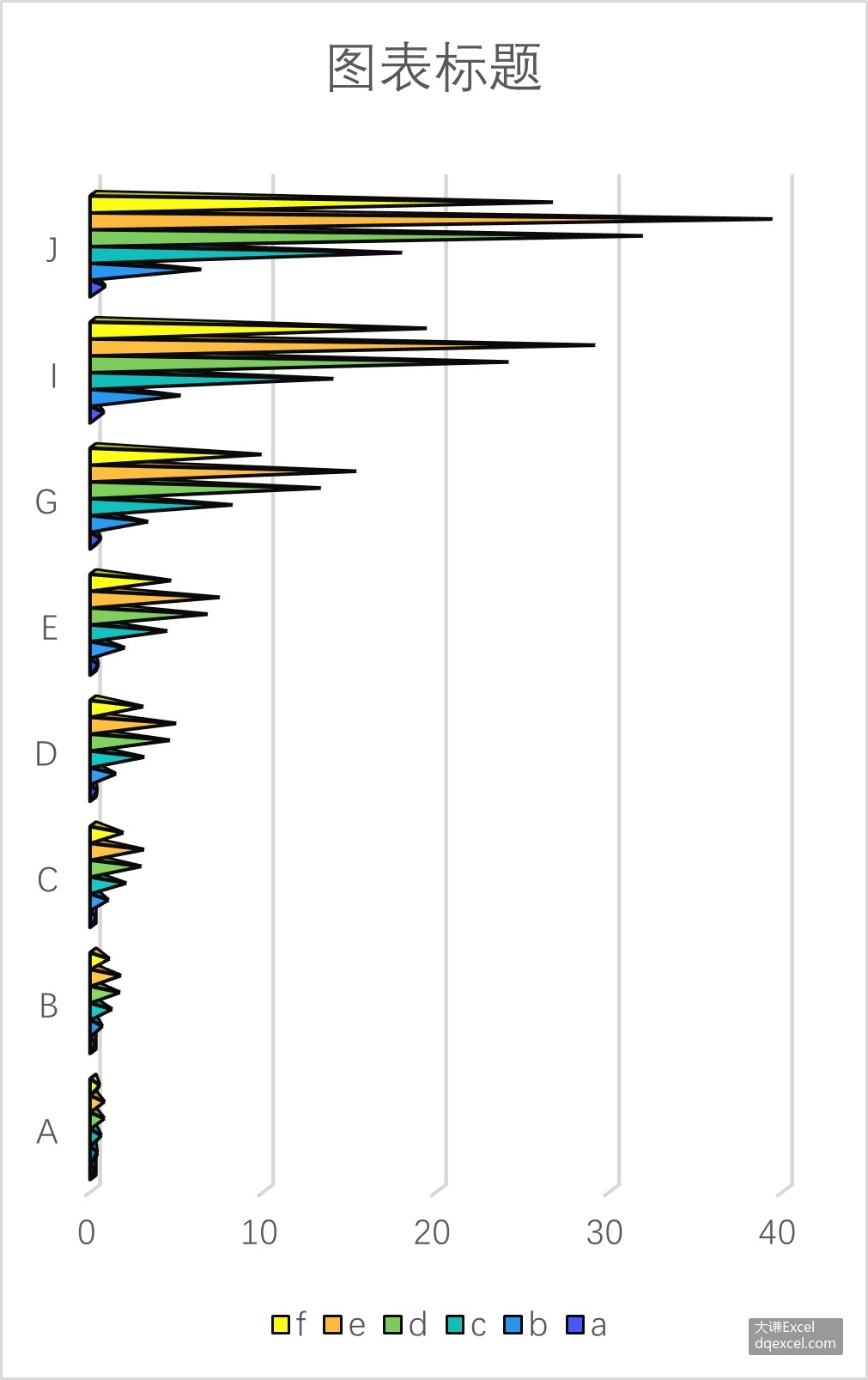

第一种填充类型

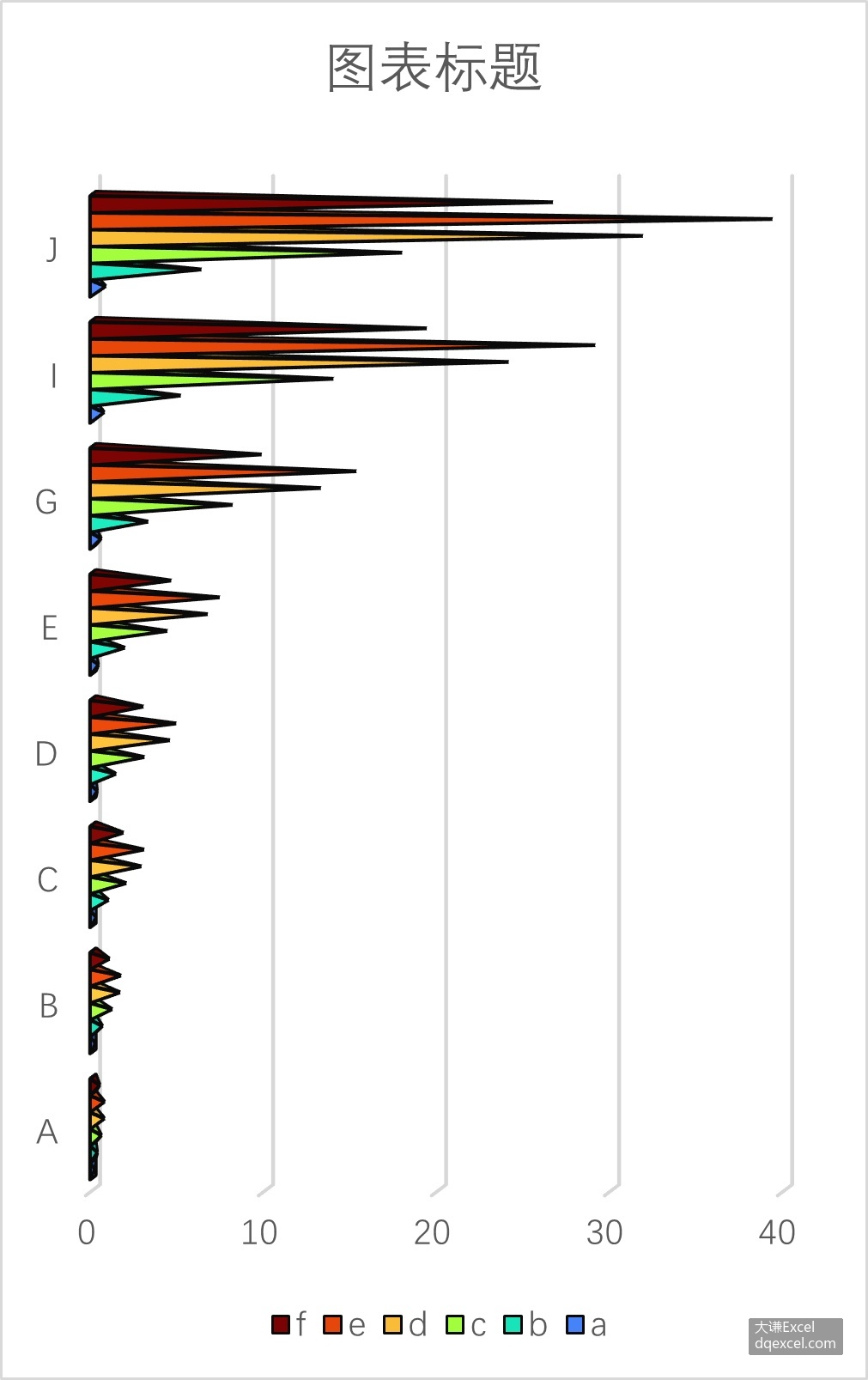

第二种填充类型

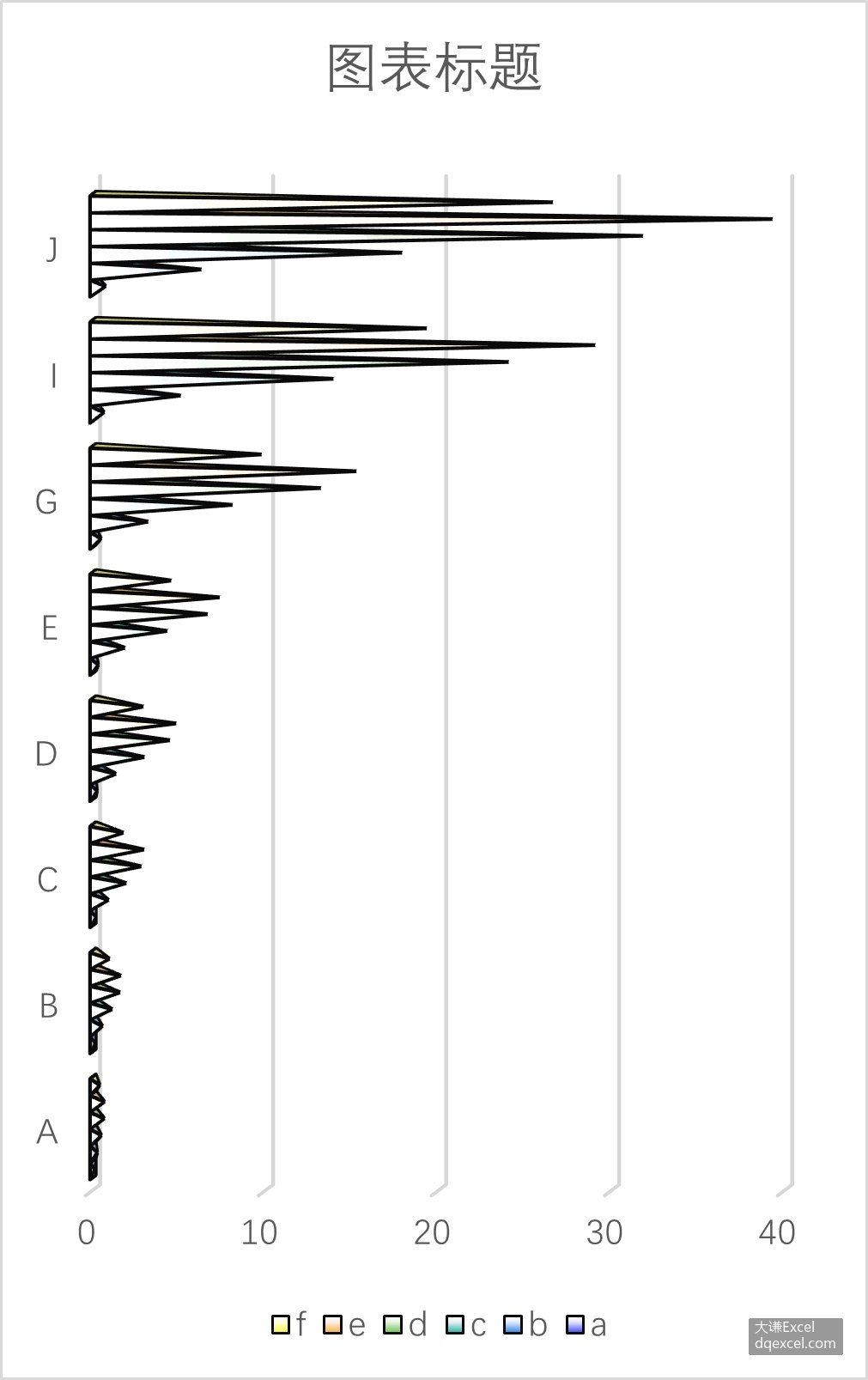

单色填充

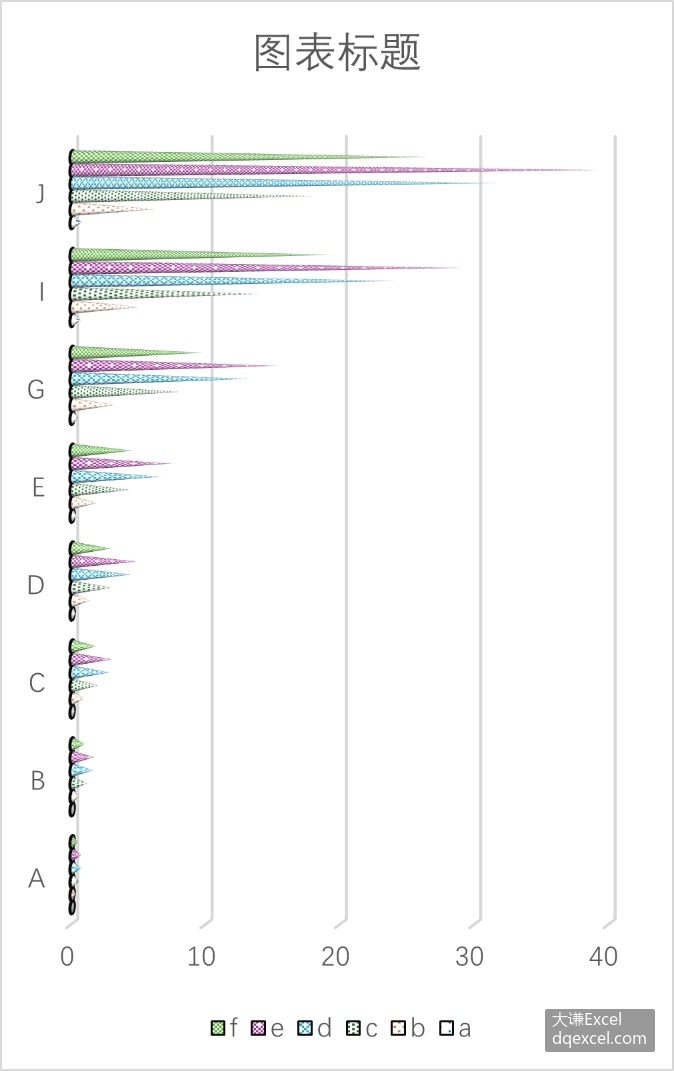

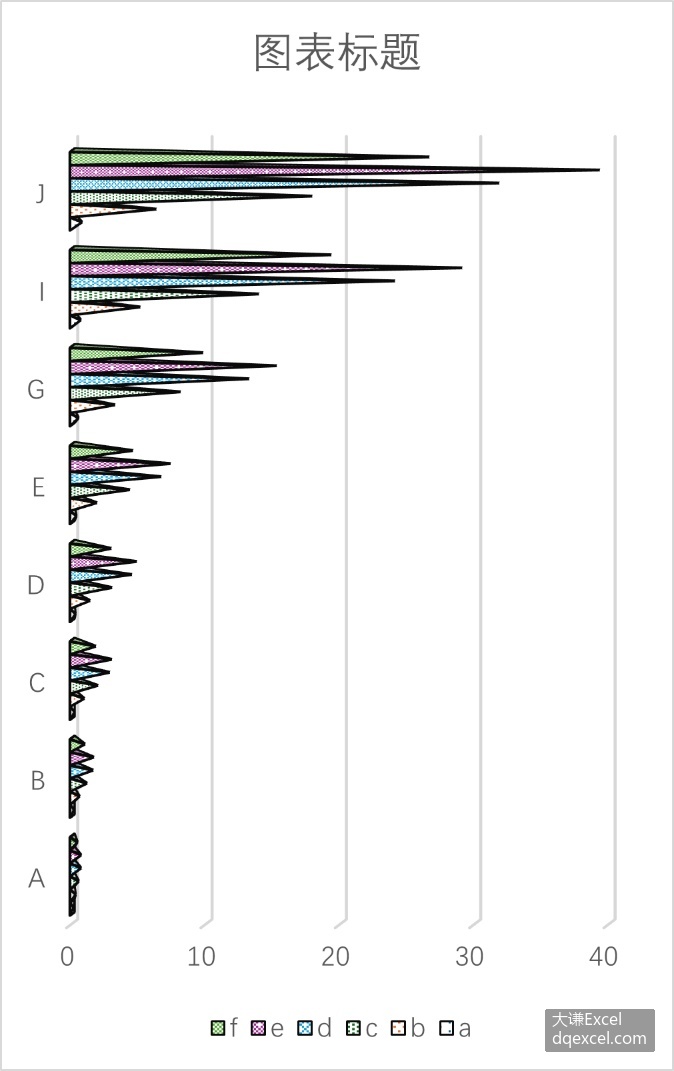

图案填充

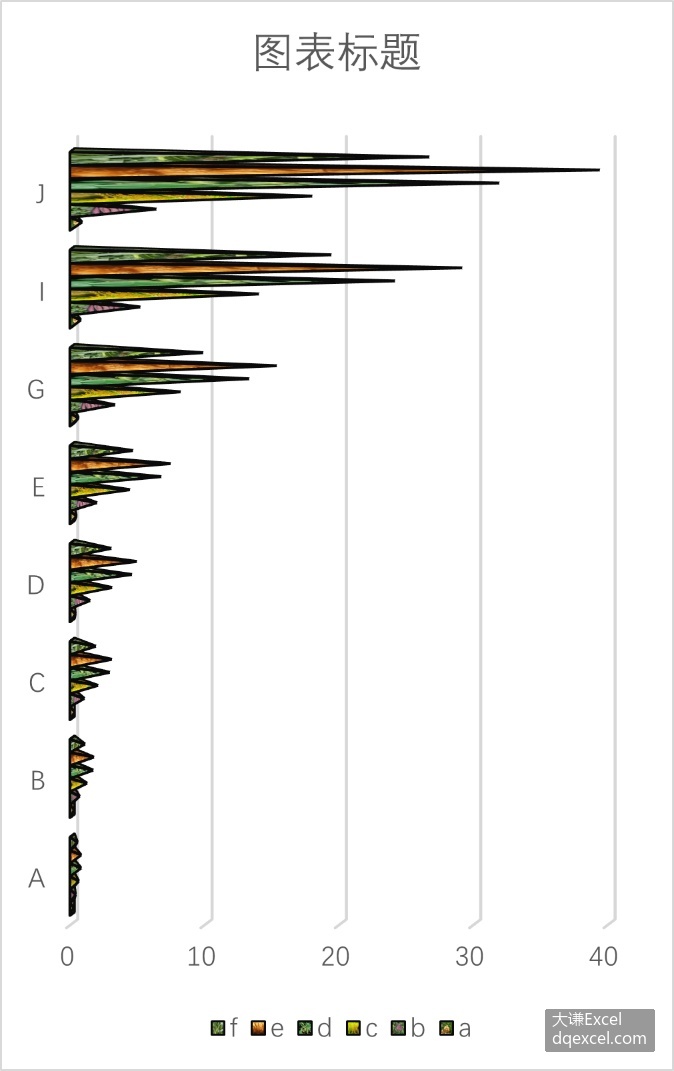

纹理填充
图片填充

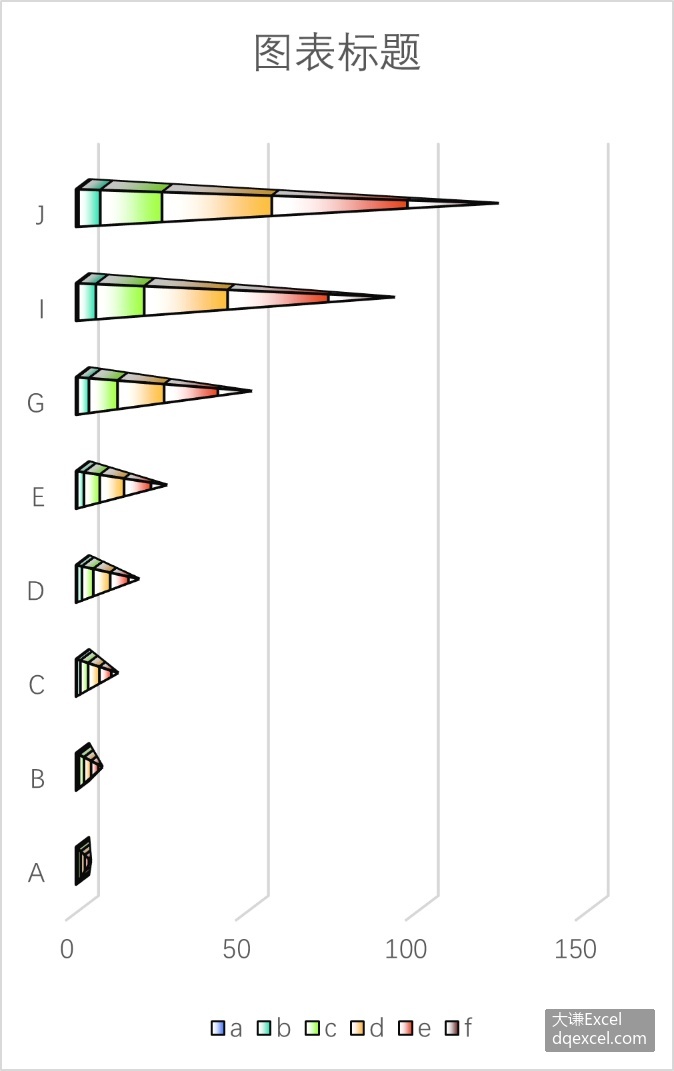

堆叠样式

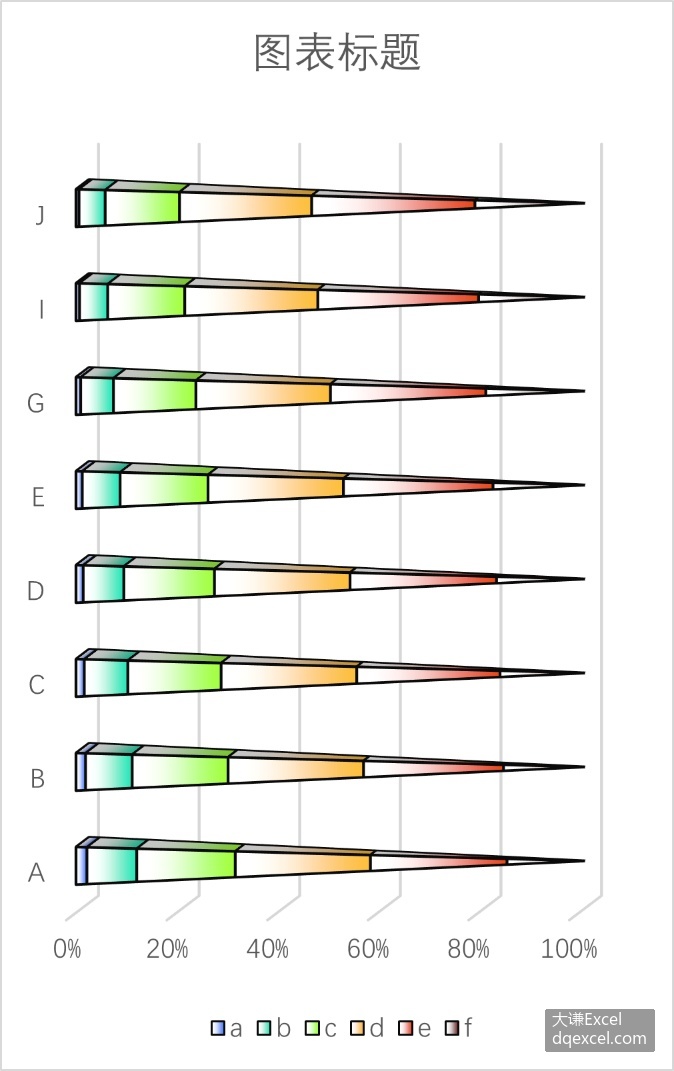

百分比堆叠样式

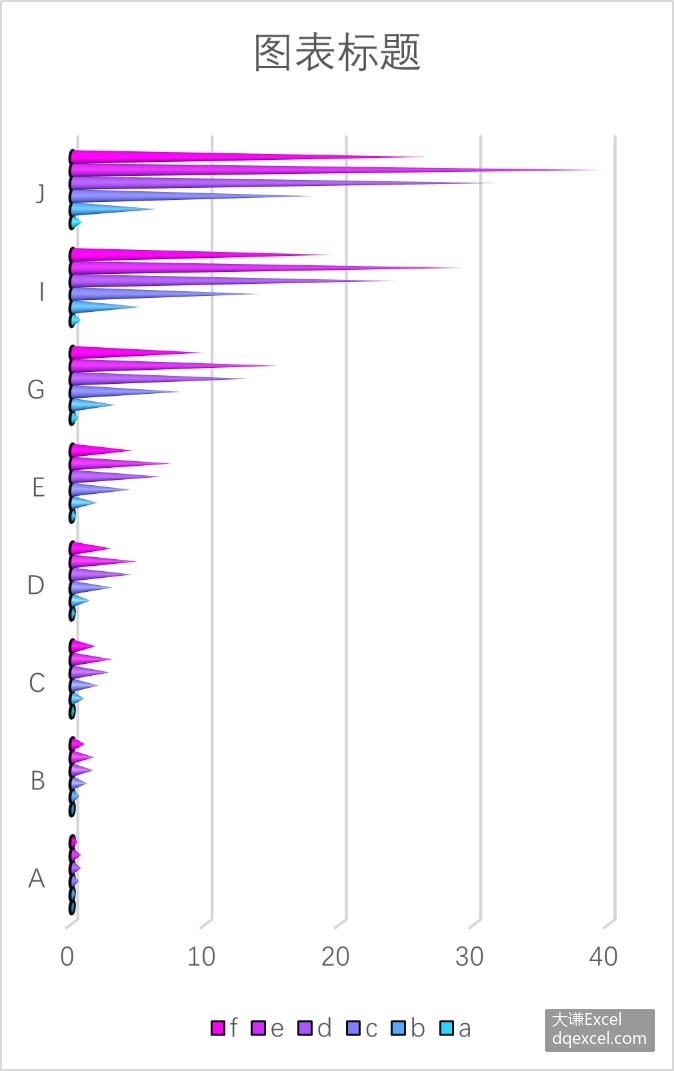

圆锥三维条形图
单击 xlChart+ 功能区中的

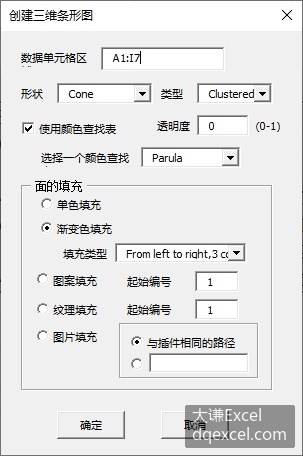

按钮，然后单击“三维圆锥条形图”项以打开“创建三维条形图”对话框。
单击“确定”按钮创建 三维条形图。

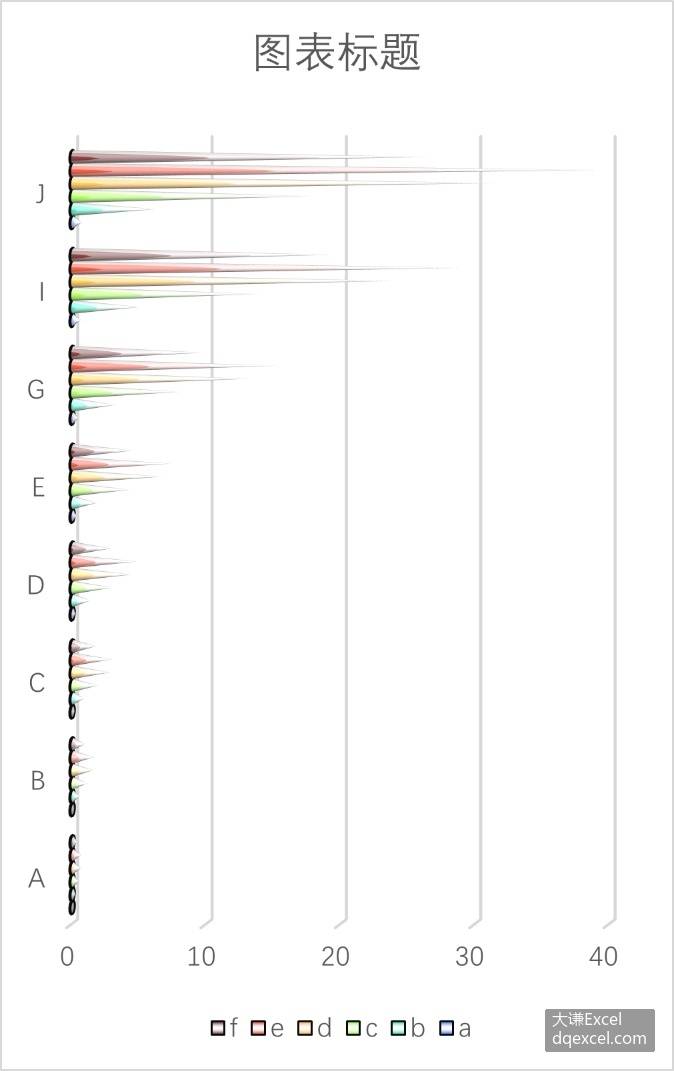

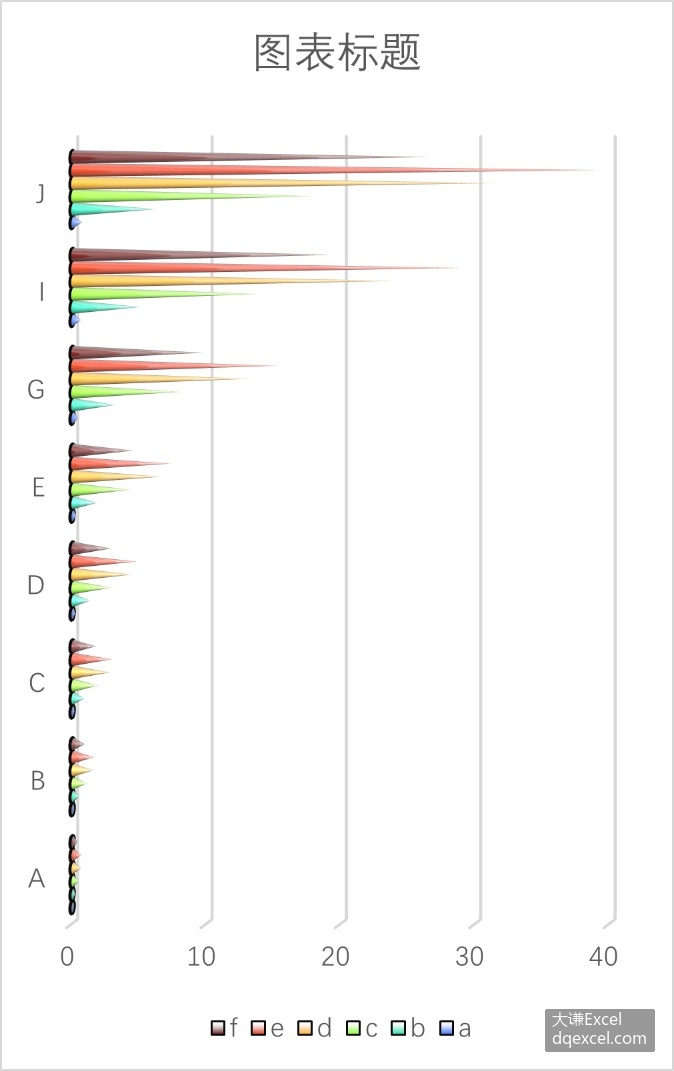

第一种填充类型

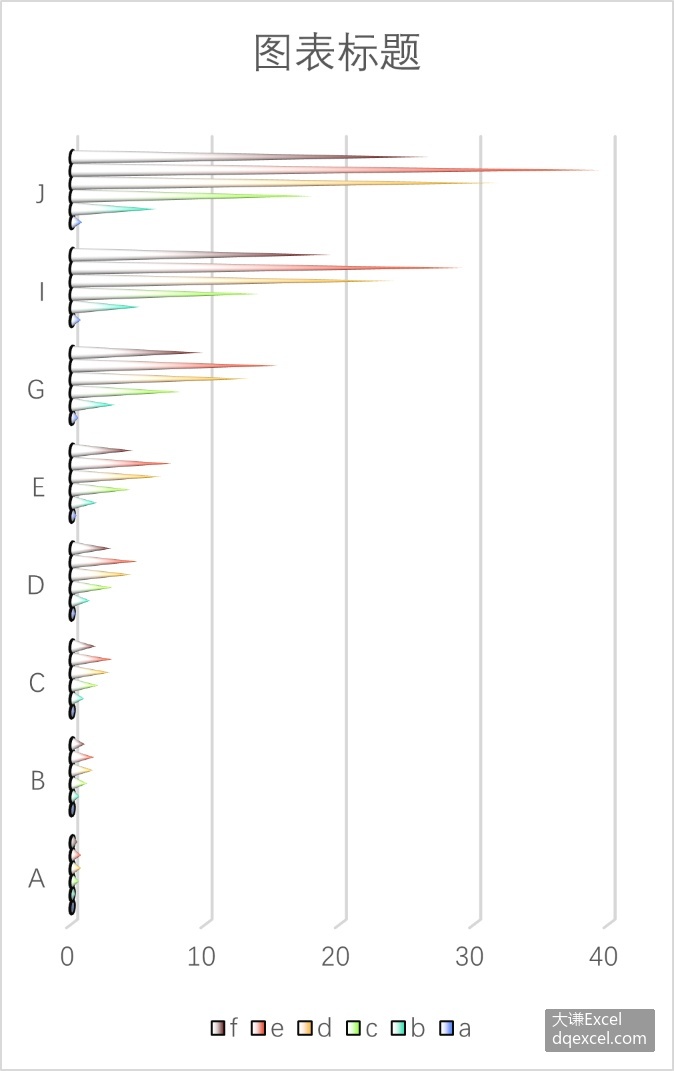

第二种填充类型
单色填充
图案填充
纹理填充
图片填充

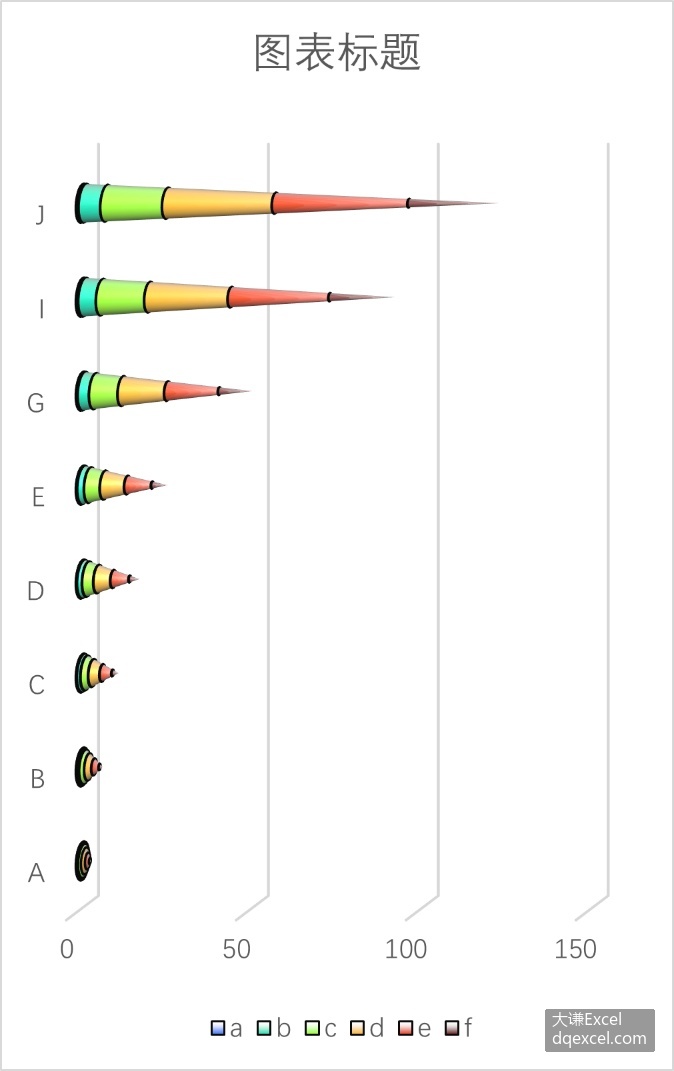

堆叠样式

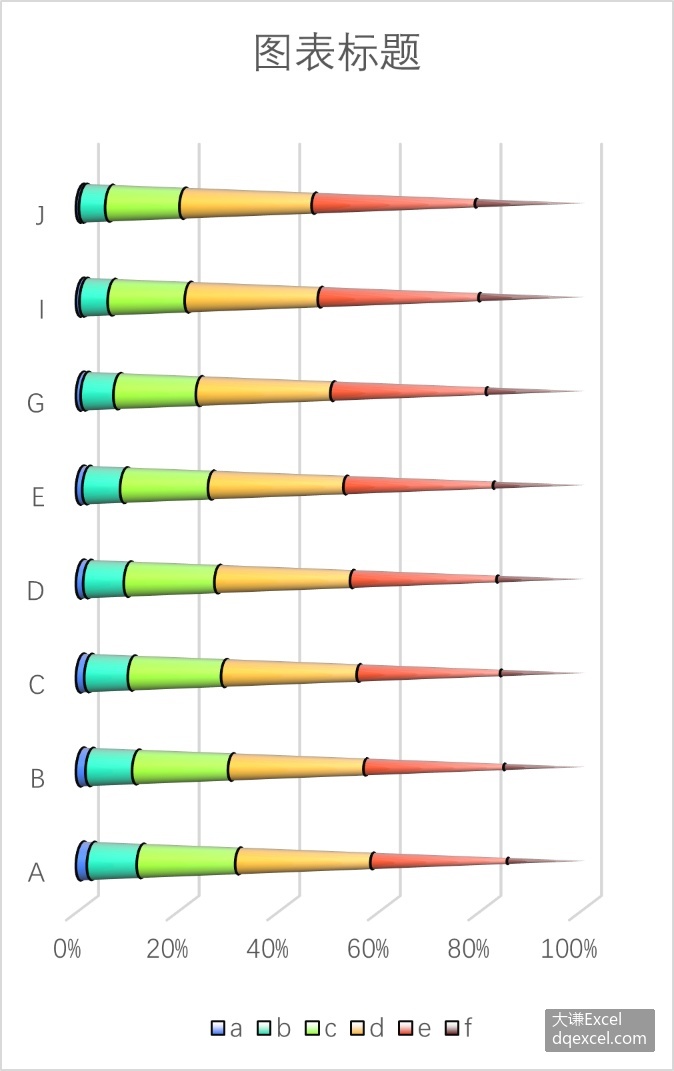

百分比堆叠样式
